C-1200 多通道 LoRa测试仪

管家婆网站

C-1200是一部综合LoRa TxRx OBT (One Box Tester)。在LoRa Transmitter方面,C-1200提供了Spectrum AnalysisTime DomainFEI (Frequency Error Indicator)、和TOA (Time On Air) 等测试。在Receiver分提供了 SensitivityBER(Bit Error Rate)、和PER(Packet Error Rate)等测试。除了Sub-GHzC-1200也支持2.4 GHz频段,以及FSK讯号测试。用户也可以自行编辑传送的Payload,接收资料时,可以透过binaryHEX呈现、和ASCII Code呈现,使确认数据传输结果更容易。

除了成品的信令测试(Signaling Test)C-1201是一个连接C-1200LoRa模块的转接盒,透过UART/ SPI/ I2C接口去直接控制DUT,可以用来进行半成品的非信令测试 (Non-Signaling Test)

产品特点:

1RF TX Port3RF TRX Ports (Switching Type)

支持-148 dBm信号输出功率 (RF TX Port only)

支持完整的LoRa测试需求

支持LoRa/FSK调变讯号

支援Sub-GHz, 2.4 GHz频段

完整PC Software控制接口,内建MP Test功能

内建FCC 15.209/15.247法规测试规范

内建温控校正讯号

支持SPI, UART, I2C接口,可直接控制DUT (需搭配USB Cable)

同时量测DUT在不同操作模式下之耗电流 (需搭配PPH-1503高精度直流电源供应器)

管家婆网站

支持完整的LoRa测试需求

管家婆网站

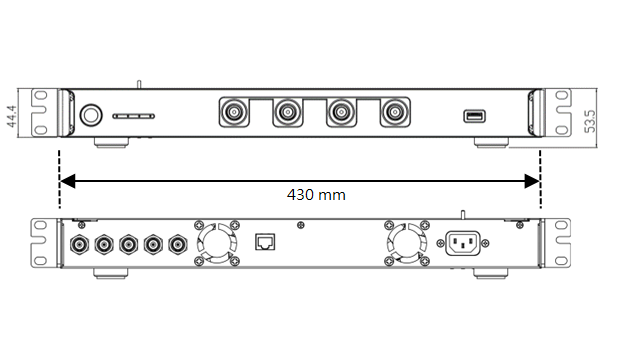

 标准机柜尺寸设计




管家婆网站

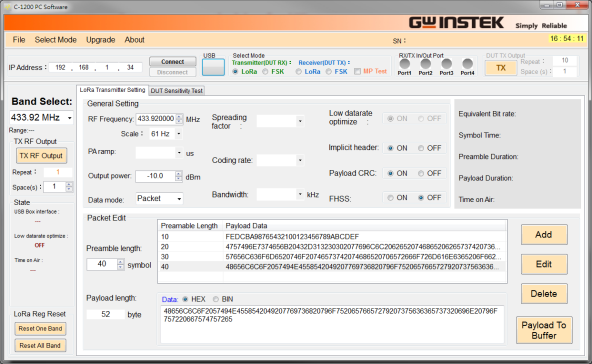

 配备完整功能的PC软件



完整功能的专用测试应用软件

管家婆网站管家婆网站管家婆网站管家婆网站




提供一站式测试

管家婆网站

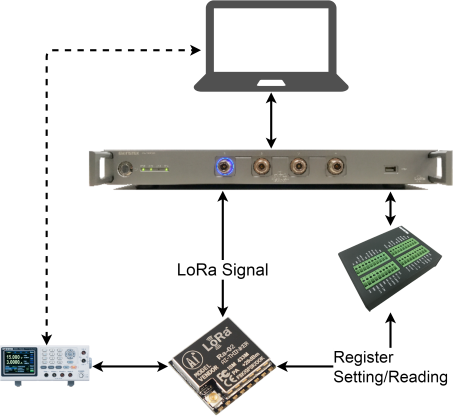

C-1200搭配IO 扩充盒(C-1201)PPH-1503配置时,可以实现一站式测试要求


管家婆网站

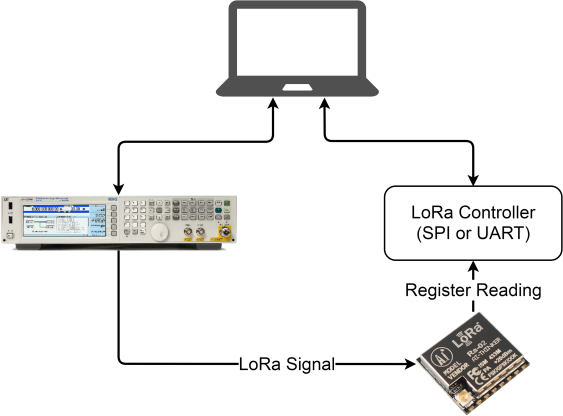

传统的 LoRa-Tx 测试方式





管家婆网站

传统的 LoRa-Rx 测试方式

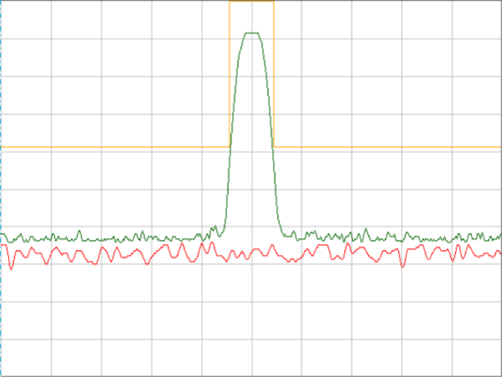

支援 U.S. FCC 15.247

管家婆网站

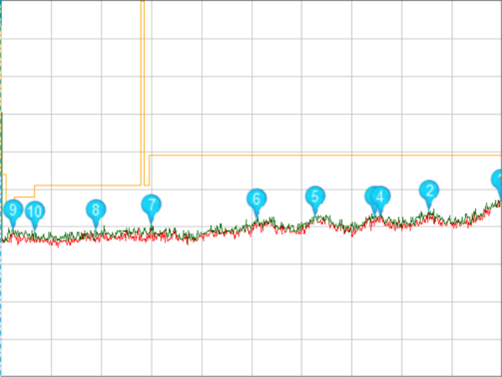

 Emissions in Restricted Freq. Bands

          (§15.209)

管家婆网站

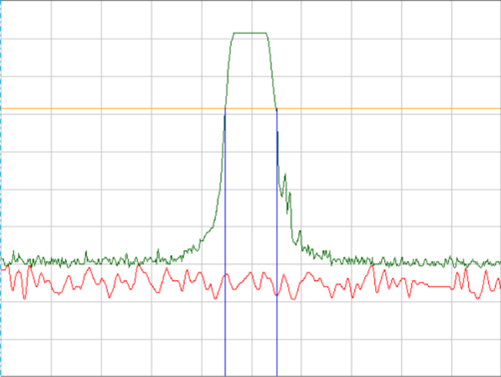

20 dB Channel Bandwidth (§15.247)

管家婆网站

Emissions in Non-Restricted Freq. Bands

(§15.209)

更多信息,请联系固纬 [email protected]

产品说明

01.     C-1200 外观说明

https://v.youku.com/v_show/id_XNDU2NDA0MTA5Mg==.html

02.     如何连接 C-1200

https://v.youku.com/v_show/id_XNDU2NDA0MTA5Ng==.html

03.     IO 扩充盒 (C-1201)

https://v.youku.com/v_show/id_XNDU2NDA0MTA4OA==.html

04. PC 软件介绍

https://v.youku.com/v_show/id_XNDU2NDA0MTEyNA==.html

05. LoRa Tx传输模式 (DUT Rx 模式)介绍

https://v.youku.com/v_show/id_XNDU2NDA0MzY0OA==.html

06. LoRa Rx传输模式 (DUT Tx 模式)介绍

https://v.youku.com/v_show/id_XNDU2NDA0MzY1Ng==.html

07. 批量生产模式介绍

https://v.youku.com/v_show/id_XNDU2NDA0MzY2OA==.html

08.频谱分析模式

https://v.youku.com/v_show/id_XNDU2NDA0Mzc3Mg==.html

LoRa FAQs

01. LoRa 的调变方式是哪一种?

LoRa使用线性扩频调变CSS (chirp spread spectrum) 技术,这是一种成熟的调变技术,具有低功耗、抗干扰性强的特性,广泛的应用于通讯系统中。

02. C-1200 操作软件安装时的注意事项为何?

LoRa PC Software 是一个执行档,只要将GW Instek提供的档案解压缩后,直接执行该执行档即可。其他操作细节,请参考产品讯息专页(https://www.gwinstek.com/zh-tw/Use_C1200/index/) ” 如何使用C-1200 LoRa测试仪? “ 有详细的操作步骤的视频。

03. C-1200 FEI 功能有何用处?

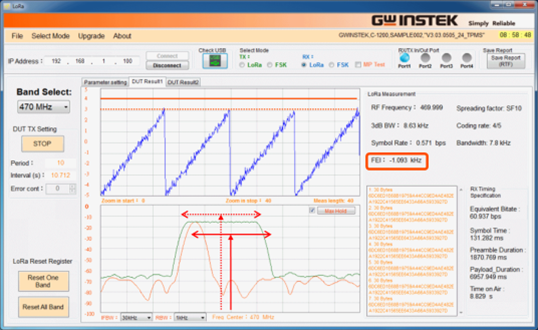

C-1200 FEI (Frequency Error Indicator) 可以量到LoRa device工作频率的误差偏移量,藉此可以选择适当的晶振 (crystal oscillator) 材料,并将频率调校到准确的频率点,以避免在实际应用时,因环境温度变化造成频率误差变大,导致感度降低,甚至遗失封包的现象,提高LoRa device的通信可靠度。

04. C-1200TOA量测和LoRa芯片Data sheet 上的TOA有何不同?

依照Data sheet 公式计算得到的TOA (Time On Air),是结合所有参数,如SF(Spreading Factor)CR (Coding Rate)BW(bandwidth)preamble 长度、Payload长度等设定之后的理论值。C-1200所量到的TOA则是从发射到接收到,实际量测到的时间,可以用来和理论值比较,检查确认整体数据传输是否正确。

05. C-1200可以量测LoRa频段附近是否有干扰信号吗?

C-1200Spectrum Mode下可以进行美国FCC 15.209 FCC 15.247之通讯测试规范,确保产品符合欧美的通讯规范。

06. Can C-1200 measure the FSK signal of LoRa?

可以,只要在PC控制程序上方的选择模式中点选FSK即可。

07. 如何量测LoRa device消耗电流?

首先将固纬的高精度电源供应器PPH-1503LAN方式接到PC,在C-1200PC控制程序上方的Select Mode中点选MP TestPower Consumption 测试字段就会出现,设定PPH-1503 IP address可以进行电流量测。

08. C-1200可以测试所有不同国家所使用的频率吗?

可以,在C-1200PC控制程序左上方的Band Select中先选择各国使用频段,再移至下方的RF Frequency选择测试频率点即可。

09. C-1200 1TX Port 以及3TRX port,要怎么控制?

C-12001TX port3TRX ports是由内部开关切换的RF ports,在一个时间里,只有一组TX portTRX ports动作。使用时先选择其中一组通道,如果选定TRX ports,需将该通道设定为TXRX模式,当测试结束后,再切换到另一组通道进行测试。在利用机械手臂与自动化控制(ATE)的管线式生产在线,可大幅降低测试设备的等待空闲时间和测试设备的投入成本,并大幅度提升生产效能。

10. C-1201 如何使用?

C-1201是一个C-1200的扩充转接盒,用来连接C-1200DUT,以直接下指令控制DUT方式进行测试,不经过无线通信模式或RF路径测试,或被称为非信令测试 NST (Non-Signaling Test)

使用上将C-1200经由USB cable(C-1201标准配件)连接到C-1201C-1201上有包含常用的控制总线UARTSPI I2C 等三种接口,根据LoRa device所使用的总线控制接口,将C-1201控制线接到LoRa device 的控制线。此时,可以在PC控制程序编辑LoRa device的控制指令,由C-1200USB cable传到C-1201,再透过控制总线直接控制LoRa device的动作。这样的测试不经过LoRa信号的传输,而是在硬件上直接控制的NST,测试效率和速度都提升了可以提高产能。

11. C-1200如何进行非信令测试?

请参考上则。

12. C-1200LoRa transmitter sensitivity可测试的最低功率为何?

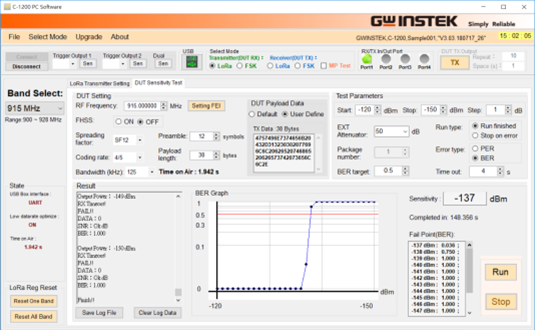

C-1200TX port,最低输出功率可到-148dBm,足以满足LoRa最低Sensitivity测试。另三组TRX ports最低输出功率为-100dBm,若需要更低时,使用者需要自行加上衰减器,并在PC控制程中EXT Attenuator中选择对应的衰减值,范围050dB,即可得到正确的Sensitivity测试。

13. C-1200可以测LoRaWAN吗?

C-1200以测试LoRa end node为主,并不支持LoRaWAN 测试。

14. C-1200PC联机的接口只有LAN吗?

是的,C-1200PC的联机接口只有LAN

15. C-1200PC控制软件可以脱机操作吗?

可以,在脱机情况下,可以开启程序,进行软件操作功能练习。

其他相关IoT & LoRa介绍

1.什么是IoT?

https://v.youku.com/v_show/id_XNDU2NDA0NDA0OA==.html

2.IoT 生态系统介绍

https://v.youku.com/v_show/id_XNDU2NDA0NjI0MA==.html

3.为何选择LoRa?

https://v.youku.com/v_show/id_XNDU2NDA1OTkzMg==.html

4.LoRa测试概述

https://v.youku.com/v_show/id_XNDU2NDA0NzA0MA==.html

相关文件下载

LoRa 文件下载

C-1200 上市公告

固纬电子新产品发布:C-1200 多通道LoRa 测试仪

第一部多通道,可进行发射和接收测试的LoRa 专用测试仪

Press Release

C-1200是一部综合LoRa TxRx OBT (One Box Tester)。在LoRa transmitter方面,C-1200提供了Spectrum Analysis, Time DomainFEI (Frequency  Error  Indicator)、和TOA (Time-On-Air)等测试。在Receiver部分提供了 SensitivityBER (Bit Error Rate)、和PER (Packet Error Rate) 等测试。除了Sub-GHzC-1200 也支持2.4 GHz频段,以及FSK讯号测试。使用者也可以自行编辑传送的Payload;接收数据时,可以采用Binary / HEX 呈现、和ASCII code呈现,使确认数据传输结果更容易。除成品的信令测试 (Signaling Test)C-1201是一个连接C-1200LoRa模块的转接盒,透过UART/ SPI/ I2C接口去直接控制DUT,可以用来进行半成品的非信令测试(Non-Signaling Test)

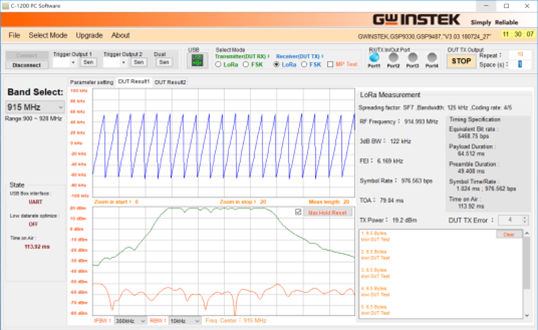

频谱显示、时域显示、FEITOA功能可以协助分析LoRa信号在设计或生产过程所遭遇的问题。在量测LoRa 发射信号时,C-1200可以同时显示CSS (Chirp Spread Spectrum) 信号的频谱,和调变信号的时域波形,以分析CSS调变是否正确。FEI (Frequency Error Indicator) 的量测可以用来校正LoRa device的频率,以避免在实际应用环境下,因温度变化造成频率误差变大,导致感度降低,甚至遗失封包的现象。实际TOA (Time-On-Air) 的量测可用来确保综合各样参数(SF, CR, BW)设定之后,LoRa Device是否符合设计目标。

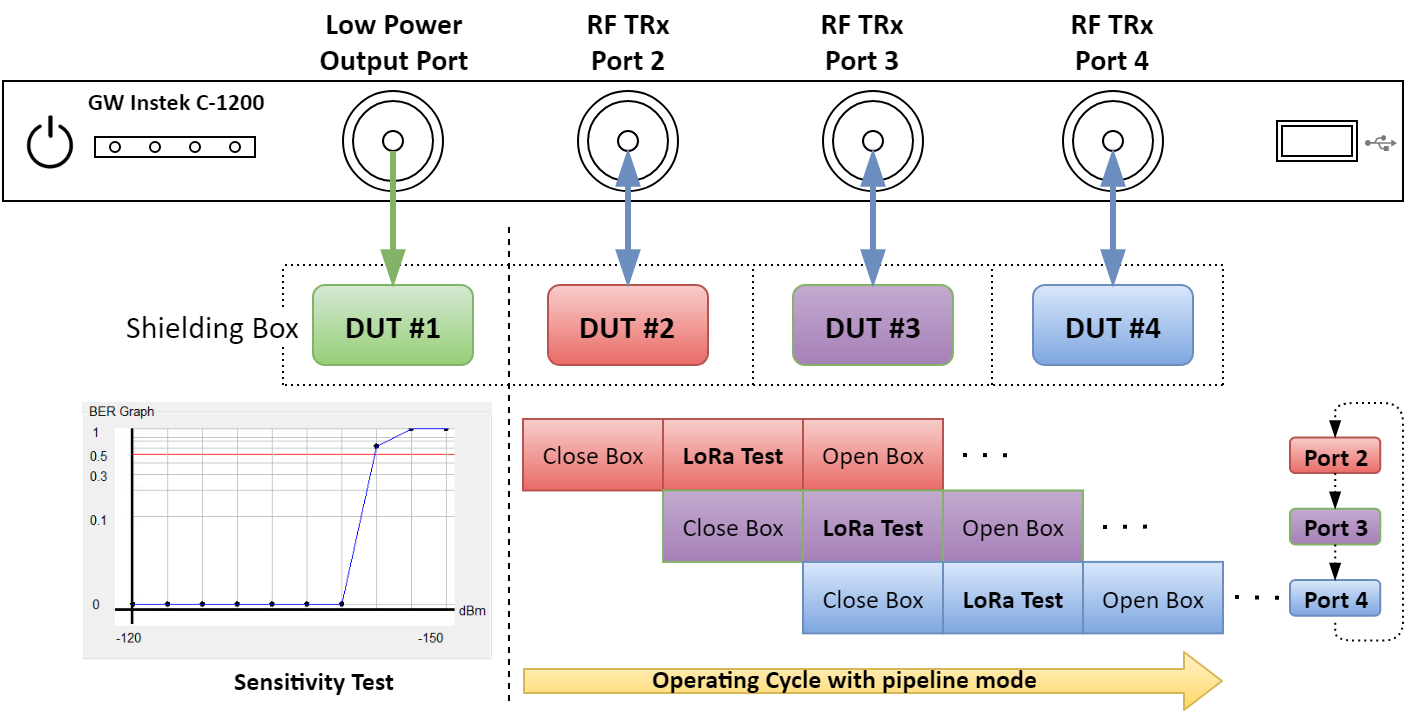

3RF TRX 信道,适合管线式生产流程。首先选择3个半双工信道中的一个信道,然后再将该通道设定为Tx还是Rx模式后开始测试。也就是在一个时间里,选择一个通道进行TxRx的测试。这样可以在取置DUT的时候,切换到另一个通道进行测试,这在利用机械手臂与自动化控制(ATE)的管线式生产在线,可大幅降低测试设备的等待空闲时间和测试设备的投入成本,并大幅度提升生产效能。
