LinkVIeW存储能源测试解決方案 返回根目录

储能装置的的自动充放电测试 (LinkVIeW)
固纬电子替客户量身打造了一款电源供应器专用PC软件『LinkVIew』,这款PC软件可以让客户对电池或是超级电容等等…做充放电测试条件的设定操作。用户可以定义充放电的程序并且自动执行以及得到量测结果。可执行历史纪录图表,也可以导出至Excel做更进一步的分析。

特点:
长期电源监控I、V、P(W)
建立/定义 控制 电源/负载做Sequence操作。
同时执行每信道Sequence测试以及数据纪录(Data log)

资料分析:
VIeW图表:支持放大/取样追踪
VIeW表:总和了VIeW的测试结果以及每个步骤,包括电压/电流/功率/VMax/Imax/PMax/AmpHour

实时数据监控:
VIeW:自我定义显示范围/偏移 可调
可控显示曲线




管家婆网站

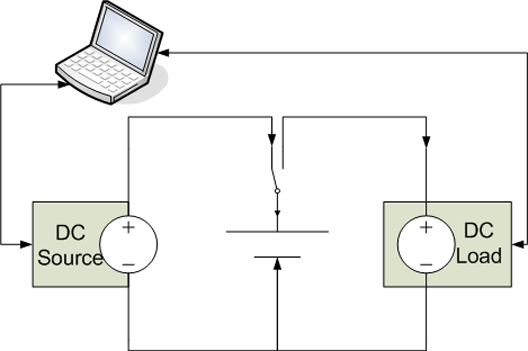

充放電線路連接圖


管家婆网站

電源/負載設定


管家婆网站

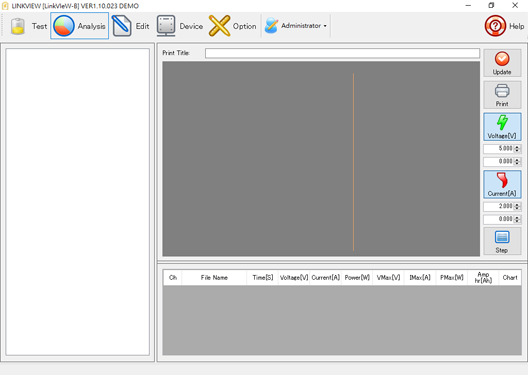

分析設定


管家婆网站

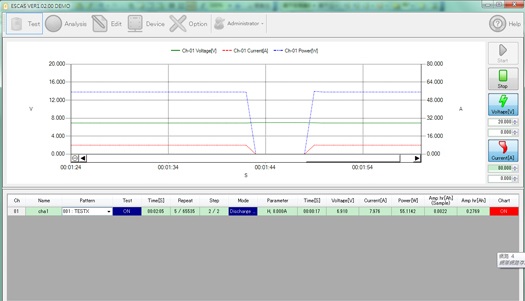

量測分析


管家婆网站

縮放




软件规格

支持最高12信道/充电模式

支持最高到100 patterns (sequence)

Sequence步骤: 1000

最小纪录周期: 1s.

最大步骤时间: 100 Min.

最大重复循环数: 65535个循环

输出CSV档案



支持机种

电源供应器: PSU/PSW/PSB/PFR/PHX

电子负载: PEL-2000/PEL-3000



Linkview软件链接(请点我) -执行前 必须安装NI-VISA



LinkView软件免费/付费比较

功能

免费

付费

支持12信道/充电模式

支持100 patterns (sequence)

Sequence步骤: 1000

较小纪录周期: 1s.

较大步骤时间: 86400s

较大重复循环数: 65535个循环

输出CSV档案



储存测试结果



数据分析功能 (Analysis)



数据记录功能 (Data Logger)
