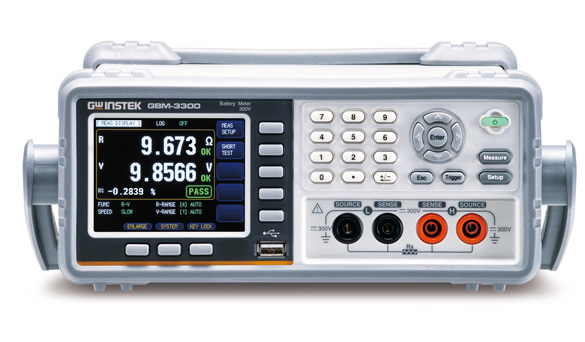

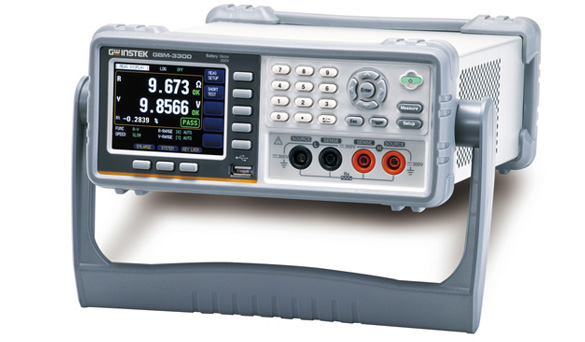

GBM-3000系列(GBM-3300,GBM-3080，GBM-3100H)

  • 3.5" TFT LCD (320x240)

  • 测量项目：直流电压和交流电阻

  • 电压测量：1000V（GBM-3100H）或 300V(GBM-3300)或80V(GBM-3080)

  • 电阻测量: 0mΩ~ 3.2kΩ(max.)

  • 电压测量的基本精度: 0.01%

  • 电阻测量的基本精度: 0.5%

  • 测量分辨率高达0.1μΩ和10μV

  • 分别对电压和电阻进行独立的Go / NoGo确定功能

  • 测试导线（探棒）断开/接触故障的判断机制是测量可靠性的保证

  • 标准接口：USB Host/Device, RS-232C及Handler

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

固纬电子推出新系列台式电池内阻测试仪GBM-3000系列，它使用AC  　1kHz作为测试信号，测量电池电压和内阻为1000V(GBM-3100H)/300V(GBM-3300)和80V(GBM-3080)。该系列具有3.5”TFT 　LCD，4线测量方法，高分辨率(6位电压/ 5位电阻)测量显示能力，以及独立的GO / NOGO电压和电阻确定，各种通信接口等，满足各种类型的电池测量，如单体电池，电池单元到最终产品(电池)等，以便于用户在生产的各个阶段实现准确的测量。
GBM-3000系列为各种类型的电池提供测量开路电压和电阻的卓越功能。电压测量的精度高达±(0.01%读值+5位)，测量分辨率可达10μV(8V时)。电阻测量的精度可达±(0.5%读值+5位)，测量分辨率达到0.1μΩ(3mΩ时）特别适合电池单体测量的排序，这是为了实现后续串联和并联更好的输出平衡。同时，为了方便用户快速、清晰地解释测量结果，GBM-3000系列分别根据电压和电阻分别进行HI/LO测定，并可切换到简单(大数字显示)模式，以满足测试精度的要求，清晰、易于读取，可提高检查效率。
除了出色的测量能力外，GBM-3000系列还提供了许多功能，以确保有效性和便利性。为了保证有效性，测试引线(探棒)接触状态检测功能是有效地提示用户测试引线(探棒)和DUT是否良好接触，以确保测量值的有效性。在便利性方面，GBM-3000系列提供两种数据存储方法(最多10000笔测量值)。“一般存储”仅存储测量的电压和电阻值；“统计存储”具有用于统计分析的相关参数(Cp / Ckp / Mean / MAX / MIN ...)。用户可以先将测量过程中的数据存储在内部存储器中，然后通过USB将数据传输到计算机进行后续分析，而不限于与计算机的连接。
此外，为了传输和存储测量结果，GBM-3000系列提供RS-232C / USB设备(虚拟COM)，用于编写程序和检索。Handler用于通过PLC进行外部触发控制。所有接口均标准配备，不仅可以节省仪器成本，还可以满足使用不同自动测量系统的要求。





快速选型

型号 电阻测量 电压测量 分辨率 基本精度 标配接口
GBM-3100H 3.2kΩ 1000V 0.1uΩ/10uV 电压0.01%，电阻0.5% USB/RS-232
GBM-3300 3.2KΩ 300V 0.1uΩ/10uV 电压0.01%，电阻0.5% USB/RS-232
GBM-3080 3.2KΩ 80V 0.1uΩ/10uV 电压0.01%，电阻0.5% USB/RS-232





详细规格
显示
屏幕 3.5(320x240)TFT LCD
阻抗 5位数
电压 6位数
测试速度
慢速 3次/秒
中速 14次/秒
高速 25次/秒
Ex.高速 65次/秒
阻抗测量
测试频率 1kHz(±0.5Hz)固定值
输入阻抗 3mΩ~300mΩ：99kΩ,3Ω~3kΩ；2MΩ
范围 范围编号 范围 最大刻度 分辨率 测试电流 开路电压（最大Vpp）
  0 3mΩ 3.1000mΩ 0.1μΩ 100mA 8V
  1 30mΩ 31.000mΩ 1μΩ 100mA 8V
  2 300mΩ 310.00mΩ 10μΩ 10mA 7V
  3 3Ω 3.1000Ω 100μΩ 1mA 3V
  4 30Ω 31.000Ω 1mΩ 100μA 2V
  5 300Ω 310.00Ω 10mΩ 10μA 1.5V
  6 3kΩ 3200.0Ω 100mΩ 10μA 1.5V
精度 范围编号 速度 精度 温度系数
  0 慢速 ±0.5%读值±10位 （±0.05%读值±1位）/℃
  中速 ±0.5%读值±15位
  高速 ±0.5%读值±20位
  Ex.高速 ±0.5%读值±40位
  1 慢速 ±0.5%读值±5位 （±0.05%读值±0.5位）/℃
  中速 ±0.5%读值±6位
  高速 ±0.5%读值±7位
  Ex.高速 ±1.0%读值±8位
电压测量
范围 范围编号 范围 最大刻度 分辨率
  0 8V ±8.08000 10μV
  1 80V ±80.8000 100μV
  2 300V（仅GBM-3300） ±303.000 1mV
精度 档位编号 速度 精度 温度系数
  0~2 慢速 ±0.01%读值±3位 （±0.001%读值±0.3位）/℃
  中速 ±0.01%读值±5位
  高速 ±0.05%读值±5位
  Ex.高速 ±0.10%读值±6位
其他功能
范围选择 自动范围,保持范围,正常范围
比较器 ABS,PER或SEQ
连接侦测 OPEN&WIRE
蜂鸣器 OFF， Pass， Fail
触发 内部,外部
接口 USB Device / USB host/RS-232C/HANDLER
电源 AC 100 - 240V, 50/60Hz；功耗: 最大 10W
尺寸& 重量 264mm(W)x 107mm(H)x 350mm(D) 2.8kg

点击下载

点击下载

标准配件
Safety sheet x 1
电源线x 1
GBM-01 x 1 :4线式(kelvin clip)测试线, 90V (最大.),大约1100mm
CD x 1 (包含完整的使用手册以及驱动程序)

选购配件
GBM-02 4线 (single pin)测试探棒,  80V(最大.),大约1100mm
GBM-03 4线 (twin pin)  测试探棒, 300V(最大.),大约1400mm
GBM-S1 短路棒 (GBM-02/GBM-03)
GTL-232 RS-232C通讯线, 9-pin Female to 9-pin,对计算机跳线,大约2000mm
GTL-246 USB通讯线, A-B型,大约1200mm
GRA-422 机架组


GBM-3080 0~3.2kΩ 0~80V

GBM-3300 0~3.2kΩ 0~300V

GBM-3100H 0~3.2kΩ 0~1000V
