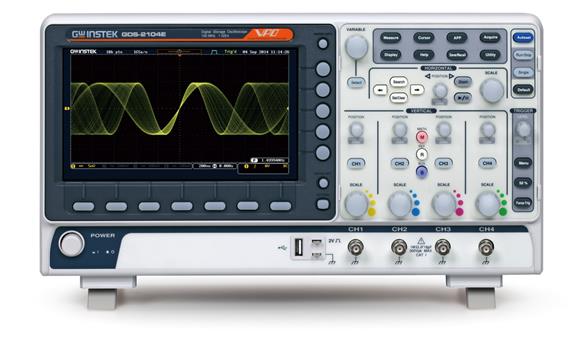

GDS-2000E系列(GDS-2204E,GDS-2202E,GDS-2104E,GDS-2102E)

  • 200MHz/100MHz带宽带宽选择;2/4通道

  • 实时采样率高达1GSa/s

  • 每通道10M记录长度及VPO波形显示技术

  • 波形更新率高达 120,000 wfms/s

  • 8" LCD 屏幕显示

  • 1MPTS FFT分辨率, 提供更高的频域分辨效果

  • 高低通滤波器可选数字滤波器功能

  • 29,000分段内存及波形搜寻功能

  • I²C/SPI/UART/CAN/LIN 串行总线触发与译码功能

  • 数据纪录功能可追踪长达100小时的信号变化

  • 支持网络远程储存功能

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

      GDS-2000E系列数字存储示波器体现了一种高价值的设计构思,包括100MHz、70MHz二种带宽、1GSa/s采样率、10M记录长度、2输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术,120,000wfms/s的高速更新率可以快速完成波形捕获和处理。

搭载一系列强大APP

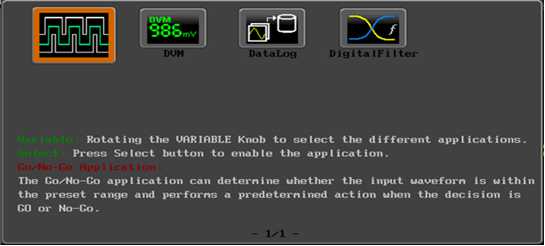

      全新GDS-2000E系列支持的APP有, 可用来判断Go/NoGo的限制线功能、DVM精确电压表功、长时间数据纪录功能、以及数字滤波器功能。让示波器不仅功能完整,更是一应俱全。

管家婆网站
10M记录长度,并标准内建波形搜寻与分段内存功能

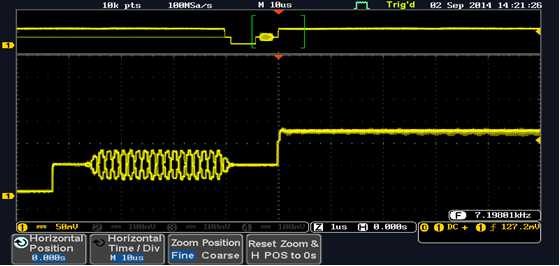

      GDS-2000E 数字示波器每一通道提供了10M的记录长度, 并且提供波形搜寻及分段内存分析工具.分段内存功能可用来条件式撷取观测之波形, 并将无关之信号予以筛选不被处理. 29,000组分段内存, 将大幅改善示波器内存的使用效率.期间所搜集的大量分段数据亦可进行常态分布分析, 波形搜寻功能则可依据设定触发条件将波形标示出来,长内存搭配波形播放/暂停及移动Zoom窗口功能可以轻松且快速的浏览波形中的任何细节.
管家婆网站
每秒十二万次波形更新率与VPO波形显示技术

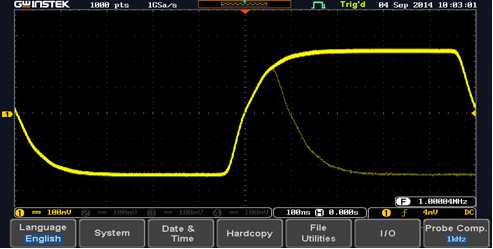

      GDS-2000E系列数字示波器采用先进的VPO(Visual Persistence Oscilloscope)信号处理引擎, 提供每秒高达120,000次的波形更新率及多层次余晖显示来让用户可更有效率的进行测瞬时信号判断增进电路除错效率,强大的VPO信号处里引擎能在极短时间内将所获取的振幅, 时间关系和信息强度的三维数据信息进行分析, 并显示于示波器画面上, 相较于一般传统的数字储存示波器, GDS-2000E提供了丰富的波形讯息于画面上, 协助用户做正确的判断.
管家婆网站
更符合频域应用的FFT功能

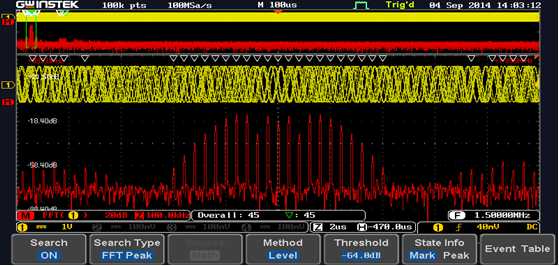

      GDS-2000E 系列的FFT 功能提供高达1M点的显示分辨率, 并提供3ms快速的扫描更新率, 让FFT的功能更趋近于用户的需要透过快速的更新率与波形搜寻功能 ,用户可快速且精确的得到频域的测试结果。用户可依据测试条件 ,选取各种窗口以做协波频率的分析.GDS-2000E 除了提供FFT 分析 ,亦提供FFTrms ,垂直调整与局部放大(Zoom)等功能.


管家婆网站

GDS-2000E系列 –波形捕获率 (Waveform capture rate)http://v.youku.com/v_show/id_XNzkwOTUyMDY0.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –高速波形更新率 (Waveform update rate)http://v.youku.com/v_show/id_XNzkwOTQ4NzM2.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –底噪的表现 (Background noise)http://v.youku.com/v_show/id_XNzkwOTQ1MTg4.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 –小信号的自动获取性能 (Autoset function)http://v.youku.com/v_show/id_XNzkwOTQxMDgw.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 – FFT更新速度对量测的影响 (FFT Sweep timehttp://v.youku.com/v_show/id_XNzkwOTM2NDA4.html?spm=a2hzp.8253869.0.0

GDS-2000E系列 - FFT搜寻功能介绍 (FFT Search)http://v.youku.com/v_show/id_XNzkwOTMwMTYw.html?spm=a2hzp.8253869.0.0

GDS-2000E 数字滤波器功能介绍 (Digital Filter function)http://v.youku.com/v_show/id_XNzkwODA5MDY4.html?spm=a2hzp.8253869.0.0



快速选型

型号 带宽 采样率 存储深度 通道数 标配接口
GDS-2204E 200MHz 1GSa/s 每通道10M 4 USB/LAN
GDS-2202E 200MHz 1GSa/s 每通道10M 2 USB/LAN
GDS-2104E 100MHz 1GSa/s 每通道10M 4 USB/LAN
GDS-2102E 100MHz 1GSa/s 每通道10M 2 USB/LAN





详细规格
  GDS-2104E       GDS-2102E GDS-2204E                 GDS-2202E
垂直系统
通道 4CH                    2CH 4CH                    2CH
带宽 DC~100MHz (-3dB) DC~200MHz (-3dB)
上升时间 3.5ns 1.75ns
带宽限制 20MHz
垂直分辨率 8 bit@1MΩ: 1mV~10V
输入耦合 AC, DC, GND
输入阻抗 1MΩ// 16pF
精确度 当2mV/div 或更大档位时 ,精确度为±(3% X |读值| + 0.1div + 1mV)当1mV/div 时 ,精确度为±(5% X |读值| + 0.1div + 1mV)
极性 正向 &反向
最大输入电压 300V (DC+AC Peak), CAT I
偏移范围 1mV/div ~ 20mV/div : ±0.5V    50mV/div ~ 200mV/div : ±5V    500mV/div ~ 5V/div : ±25V    10V/div : ±250V
波形信号处理 +, -, ×, ÷, FFT, FFTrms , 用户自定义FFT: 1MPTS点分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函数提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.
触发系统
来源 CH1 ,CH2, CH3,CH4, Line, EXT( 仅2ch机种)
触发模式 自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件), 时间延迟(可选择10ns~10s时间), 总线(IIC, SPI, UART, CAN, LIN)
触发延迟时间 10ns ~ 10s
耦合选项 AC,DC,LF rej. ,HF rej. ,Noise rej.
灵敏度 1 div
外部触发
范围 ±15V
灵敏度 DC ~ 100MHz 约. 100mV
输入阻抗 1MΩ±3%// 16pF
水平系统
范围 1ns/div ~ 100s/div (1-2-5顺序)滚动模式: 100ms/div ~ 100s/div
前置触发 最大10 div
后置触发 最大2,000,000 div
精确度 在任何 ≥ 1 ms 的间格中为±50 ppm
采样系统
实时取样率 每通道最大1GSa/s
记录长度 每通道最大10Mpts
获取模式 一般, 平均, 峰值检测, 单次
峰值侦测 2ns (典型值)
平均模式 可选则2至256次
X-Y 模式
X 轴输入 通道 1,3
Y 轴输入 通道 2,4
相位移 100kHz 时±3°
光标&
量测系统
游标 可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%)
自动量测 36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
自动计数 6 位计数器,范围由2Hz至额定带宽
控制面板
功能
自动设定 单一按键自动设定所有信道的垂直、水平及触发系统
储存设定 20组
储存波形 24组
显示系统
显示器 8" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA)
插补点方式 Sin(x)/x 及等效取样
波形显示方式 点, 向量, 可调累积 (16ms~4s), 无限累积
波形更新率 每秒 120,000次波形更新(MAX)
显示模式 YT ; XY
显示网格线 8  x 10 格

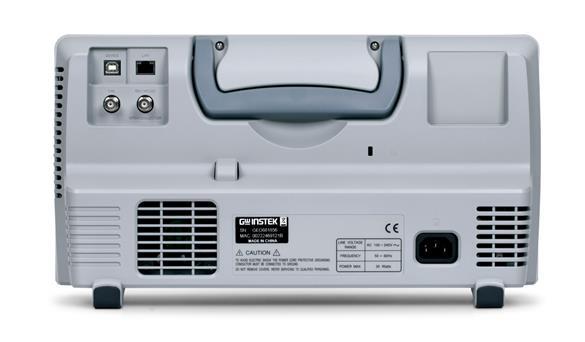

接口
USB Port USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
以太网络 RJ-45 接口, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC 最大5V /10mA TTL 开集极输出
安全锁孔 机器背面提供标准Kensington安全插槽
电源&其他
线性电压范围 交流 100V~240V ,48Hz~63Hz 自动选取
多国语言 提供
联机帮助 提供
时钟 提供储存数据的时间与日期
尺寸及重量 380(W) X 220(H) X145(D) mm, 约2.8kg

点击下载


快速操作指南 x1, 用户手册CD x1, 电源线 x1

GTP-200B : 200MHz (10:1/1:1)被动电压探棒    GDS-2202E/2204E (每通道1支)
GTP-100B : 100MHz (10:1/1:1)被动电压探棒    GDS-2102E/2104E (每通道1支)


*固纬保留修改示波器标配探棒型号的权利,不必事前通知

GDS-2204E 200MHz, 4通道,数字储存示波器

GDS-2202E 200MHz, 2通道,数字储存示波器


GDS-2104E 100MHz, 4通道,数字储存示波器

GDS-2102E 100MHz, 2通道,数字储存示波器


点击购买

GDS-2000E彩页资料
GDS-2000E彩页资料
2023-03-31
GDS-2000E彩页资料 GDS-2000E彩页资料 3.72M 下载
GDS-2000E中文操作手...
GDS-2000E中文操作手册
2018-12-14
GDS-2000E中文操作手册 GDS-2000E中文操作手册 20.39M 下载
GDS-2000E编程指令手...
GDS-2000E编程指令手册(英文)
2018-12-14
GDS-2000E编程指令手册 GDS-2000E编程指令手册(英文) 2.44M 下载
GDS-2000E Firmware
V2.06
2024-06-14
GDS-2000E Firmware V2.06 28.14M 下载
