GDS-2000A系列(GDS-2102A,GDS-2104A,GDS-2202A,GDS-2204A,GDS-2302A,GDS-2304A)

  • 70/100/200/300MHz带宽, 提供2/4模拟输入通道

  • 双取样模式: 最高2GSa/s实时取样率及100GSa/s等效取样率

  • 2M内存，获取更多波形细节

  • 8" 800*600高分辨率大尺寸画面, 符合视觉习惯且信息不占用波形显示区域

  • 第二代Memory Prime技术，波形捕获率可高达80,000次以上（80,000wfs/s）

  • 弹性、丰富且随时扩充的应用接口，保障客户的投资价值

  • 可选8或16通道逻辑仪，数模信号同时进行分析

  • 可选DDS波形发生器，集合式设计节省工作空间

  • 可带宽升级，根据预算灵活选择带宽

  • 可升级CAN/LIN 总线分析 ,进阶逻辑 ,资料纪录器 ,数位电压表及水平触发定点展开功能

  • 可以选购AFG-125P/225P任意波信号发生器以及逻辑分析仪组合成全新多功能实验工作站，成为五合一的数字示波器。（具备示波器，逻辑分析仪，电源，信号源，电压表等多功能仪器）

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

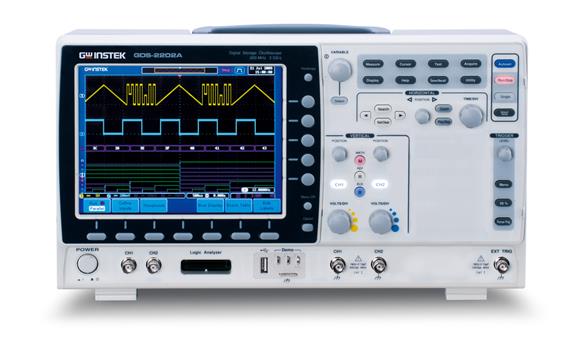

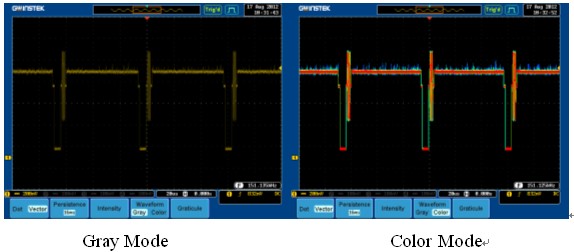

      GDS-2000A系列数字存储示波器体现了一种高价值的设计构思，包括2GSa/s采样率、2M记录长度、2/4输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术，80,000wfms/s的更新率可以快速完成波形捕获和处理。

      GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四种带宽，2和4组输入通道，整个系列涵盖8种机型。2M记录长度不仅支持长时间的波形存储，也对后期分析提供了充足的数据支持。波形获取设计和先进的VPO波形处理技术，以每秒80,000次的高速波形更新率，极大提高了GDS-2000A系列波形显示的速度和品质。

管家婆网站

丰富的扩展功能设计，可构成五合一多功能测试平台

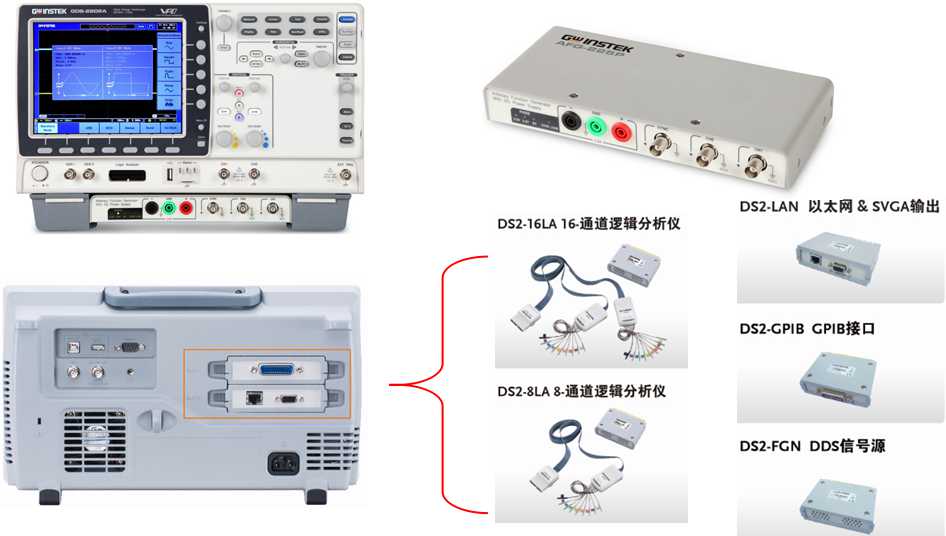

      选配的逻辑分析仪通过逻辑触发捕获信号，使逻辑波形和模拟波形显示在同一个屏幕上，方便比较和时间分析。在后面板插入8/16输入通道模组，实现混合信号示波器(MSO)功能。GDS-2000A系列具备如今所有高端DSO应有的性能特点。标配的RS-232C接口、USB接口和Go-NoGo输出，以及选配的以太网接口、SVGA视频输出接口和USB-GPIB转接头，供用户自行选择。可选配信号源模块，适中的价格，创新的设计，GDS-2000A具有很高的客户价值。

数字混合存储示波器 GDS-2000A 系列介绍http://v.youku.com/v_show/id_XNjAxOTM0MzQw.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A功能键整体介绍http://v.youku.com/v_show/id_XNTQwODY3NzI4.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A图片预览功能http://v.youku.com/v_show/id_XNTAwMTI3NjQw.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A数字滤波功能http://v.youku.com/v_show/id_XNTAwMTI2MzMy.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A有15个档位处在最大2G采样率http://v.youku.com/v_show/id_XNTAwMTExNjEy.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A波形捕获率80,000wfrms/s验证http://v.youku.com/v_show/id_XNTAwMTEwNTQ0.html?spm=a2hzp.8253869.0.0

数字存储示波器GDS-2000A系列介绍http://v.youku.com/v_show/id_XNTAwMDc3MjEy.html?spm=a2hzp.8253869.0.0

管家婆网站



快速选型

型号 带宽 采样率 存储深度 通道数 标配接口
GDS-2102A 100MHz 2GSa/s 2M 2 USB/RS232,LAN/GPIB选配

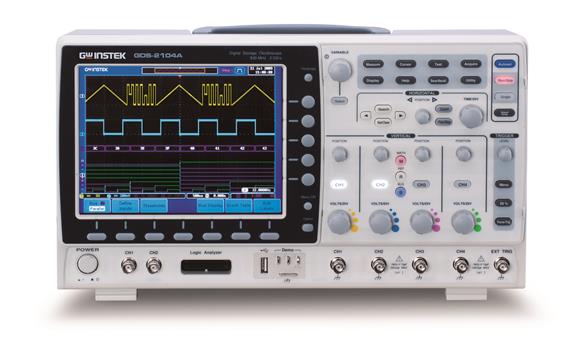

GDS-2104A 100MHz 2GSa/s 2M 4 USB/RS232,LAN/GPIB选配
GDS-2202A 200MHz 2GSa/s 2M 2 USB/RS232,LAN/GPIB选配
GDS-2204A 200MHz 2GSa/s 2M 4 USB/RS232,LAN/GPIB选配
GDS-2302A 300MHz 2GSa/s 2M 2 USB/RS232,LAN/GPIB选配
GDS-2304A 300MHz 2GSa/s 2M 4 USB/RS232,LAN/GPIB选配





详细规格
　 GDS-2072A GDS-2074A GDS-2102A GDS-2104A GDS-2202A GDS-2204A GDS-2302A GDS-2304A
垂直系统
通道 2Ch+EXT 4Ch+EXT 2Ch+EXT 4Ch+EXT 2Ch+EXT 4Ch+EXT 2Ch+EXT 4Ch+EXT
带宽 DC~70MHz(-3dB) DC~100MHz(-3dB) DC~200MHz(-3dB) DC~300MHz(-3dB)
上升时间 5ns 3.5ns 1.75ns 1.17ns
带宽限制(-3dB) 20MHz 20MHz 20MHz/100MHz 20MHz/100MHz/200MHz
垂直分辨率 8 bits@1M：1mV*~10V (*：当垂直档位是1mV/div时，带宽限制将自动设为20MHz)
输入耦合 AC，DC，GND
输入阻抗 约1MΩ//16pF
精确度(**) 选择1mv/div时，±(3%×|读值|+0.1div+1mV)；选择≥2mv/div时，±(5%×|读值|+0.1div+1mV)；
(测量方式是以平均16次以上的模式并将水平位置设为零)
极性 正常，反相
最大输入电压 300Vrms，CAT I (使用GTP-151R/251R/351R/501R 10:1 探棒：300Vrms CAT II)
偏移范围 1mV/div~20mV/div：±0.5V；50mV/div~200mV/div：±5V；500mV/div~2V/div：±25V；5V/div~10V/div：±250V
波形信号处理 +、-、×、÷、FFT、FFTrms、d/dt、∫dt、√
FFT：频谱幅度。将FFT垂直档位设为线性RMS或dBV RMS，FFT视窗：Rectangular、Hamming、Hanning、Blackman-Harris
触发系统
触发源 CH1、CH2、CH3*、CH4*、Line、EXT、D0~D15**(*4通道机型; **需选配逻辑分析功能)
触发模式 自动(支持小于100ms/div的滚动模式)、正常、单次
触发类型 边沿、脉冲宽度、视频、脉冲矮波(Runt)、上升&下降、交替、事件延迟(1~65,535 events)、时间延迟(10ns~10s)、
逻辑*、总线*、*需选配DS2-08LA或DS2-16LA
触发延迟时间 10ns~10s
耦合选项 AC、DC、低频抑制、高频抑制、噪声抑制
灵敏度 DC ~ 100MHz，约1div或1.0mV；100MHz ~ 200MHz，约1.5div或15mV；200MHz ~ 300MHz，约2div或20mV
外部触发
范围 ±15V
灵敏度 DC~100MHz，约100mV；100MHz ~ 200MHz，约150mV；200MHz ~ 300MHz，约150mV
输入阻抗 1MΩ±3%，约16pF
水平系统
时基范围 1ns/div~100s/div(1-2-5步进)；ROLL；100ms/div~100s/div
前置触发 最大10格
后置触发 最大1,000格
精确度 ≥1ms时间间隔，±20 ppm
实时采样率 1CH：最大2GSa/s；2CH：最大1GSa/s
等效采样率 最大100GSa/s
记录长度 最大2Mpts
捕获模式 正常, 平均, 峰值侦测, 单次
峰值侦测 2ns(典型值)
平均次数 2~256次可选
X-Y模式
X-轴输入 通道1；通道3* (*：仅4通道机型)
Y-轴输入 通道2；通道4* (*：仅4通道机型)
相位移 ±3°在100kHz
光标和测量
光标 幅值, 时间, 门限；单位：秒(S), Hz (1/S), 相位(°), 比率(%)
自动测量 36组: Pk-Pk, Max, Min, 幅值, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, 频率, 周期, 上升时间, 下降时间, +宽度, -宽度, 占空比, +脉冲, -脉冲, +边沿, -边沿, FRR, FRF, FFR, FFF, LRR, LRF, LFR,  LFF, 相位, 光标测量
控制面板功能 光标测量
自动计数 6位；范围从2Hz~额定带宽
自动设置 一键自动设置所有通道的垂直、水平和触发系统
保存设置 20组
保存波形 24组
显示系统
显示器 8" TFT LCD SVGA彩色显示屏
显示分辨率 800水平×600垂直像素(SVGA)
插补点方式 Sin(x)/x & 等效采样
波形显示方式 点, 向量, 可调余晖(16ms~10s), 无限余晖
波形更新率 最快每秒80,000次波形更新
显示模式 YT；XY
显示格线 8×10格
接口

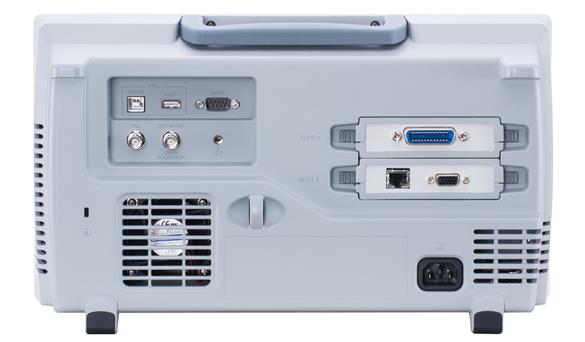

RS-232C DB-9公头
USB接口 2个USB 2.0高速host接口, 1个USB 2.0高速device接口
以太网接口 RJ-45接口，10/100Mbps，带HP Auto-MDIX(选配)
SVGA Video接口 SVGA输出(选配)
GPIB GPIB模组(选配)
Go-NoGo BNC 5V Max/10mA TTL集电极开路
Kensington锁 后面板安全槽，使用标准Kensington锁
逻辑分析仪
(选配)
采样率 500MSa/s
带宽 200MHz
记录长度 最大每通道2M
输入通道 16通道(D15~D0)或8通道(D7~D0)
触发类型 边沿，模式，脉冲宽度，串行总线(I2C, SPI, UART)，并行
阈值 Quad-D0~D3, D4~D7…阈值, D8~D11*, D12~D15*(*：仅DS2-16LA)
阈值选择 TTL, CMOS, ECL, PECL, 自定义
阈值精度 ±100mV
输入阻抗 探棒输入阻抗约为101kΩ，8pF
最大阈值范围 ±10V
最大输入电压 ±40V
最小电压幅度 ±500mV
垂直分辨率 1 bit
电源
电源电压范围 AC 100V~240V，48Hz~63Hz，自动选择
其它
多国语言菜单 提供
在线帮助 提供
时钟 时间和日期，提供保存数据的日期/时间
操作环境 温度：0~50℃，相对湿度：≤80%(40℃或以下)；相对湿度：≤45%(41℃~50℃)
尺寸&重量
380(W)×220(H)×145(D)mm，约4.2kg

点击下载

点击下载

使用手册×1，电源线×1，CD×1
GTP-070B: 70MHz(10:1/1:1)开关无源探棒， 用于GDS-2072A/2074A(每通道一根)
GTP-150A: 150MHz(10:1/1:1)开关无源探棒，用于GDS-2102A/2104A(每通道一根)
GTP-250A: 250MHz(10:1/1:1)开关无源探棒，用于GDS-2202A/2204A(每通道一根)
GTP-350A: 350MHz(10:1/1:1)开关无源探棒，用于GDS-2302A/2304A(每通道一根)

选配
DS2-LAN   以太网&SVGA输出
DS2-GPIB  GPIB接口
DS2-FGN  DDS信号发生器
DS2-8LA  8-CH逻辑分析仪，带GTL-8LA
GTL-8LA  8-CH逻辑分析仪测试探棒
DS2-16LA  16-CH逻辑分析仪，带GTL-16LA
GTL-16LA  16-CH逻辑分析仪测试探棒

免费下载

PC软件     FreeWave软件
驱动 USB驱动；LabView驱动





GDS-2072A 70MHz， 2通道，彩色 LCD显示数字储存示波器

GDS-2074A 70MHz， 4通道，彩色 LCD显示数字储存示波器

GDS-2102A 100MHz，2通道，彩色 LCD显示数字储存示波器

GDS-2104A 100MHz，4通道，彩色 LCD显示数字储存示波器

GDS-2202A 200MHz，2通道，彩色 LCD显示数字储存示波器

GDS-2204A 200MHz，4通道，彩色 LCD显示数字储存示波器

GDS-2302A 300MHz，2通道，彩色 LCD显示数字储存示波器

GDS-2304A 300MHz，4通道，彩色 LCD显示数字储存示波器



点击购买

GDS-2000A折页
GDS-2000A数据手册（特点/规格)
2018-12-15
GDS-2000A折页 GDS-2000A数据手册（特点/规格) 3.40M 下载
GDS-2000A操作手册
GDS-2000A系列中文操作手册
2018-11-20
GDS-2000A操作手册 GDS-2000A系列中文操作手册 11.42M 下载
GDS-2000A编程指令手...
GDS-2000A编程指令手册(英文）
2018-12-15
GDS-2000A编程指令手册 GDS-2000A编程指令手册(英文） 3.30M 下载
逻辑分析仪手册
GDS-2000A LA 逻辑分析仪快速使用手册
2018-12-15
逻辑分析仪手册 GDS-2000A LA 逻辑分析仪快速使用手册 1.03M 下载
CAN/LIN 总线简介
CAN/LIN 总线简介
2018-12-15
CAN/LIN 总线简介 CAN/LIN 总线简介 0.77M 下载
CAN/LIN 总线操作手册
CAN/LIN 总线操作手册
2018-12-15
CAN/LIN 总线操作手册 CAN/LIN 总线操作手册 0.35M 下载
GDS-2000A CAN/LIN总...
GDS-2000A CAN/LIN总线APP使用手册（英文）
2018-11-20
GDS-2000A CAN/LIN总线APP使用手册 GDS-2000A CAN/LIN总线APP使用手册（英文） 0.35M 下载
USB驱动（GDS-2000A)
USB驱动（GDS-2000A)
2018-12-09
USB驱动（GDS-2000A) USB驱动（GDS-2000A) 0.01M 下载
APP - 数字电压表程序...
GDS-2000A APP 数字电压表以及使用手册
2018-12-09
APP - 数字电压表程序 GDS-2000A APP 数字电压表以及使用手册 0.42M 下载
LabView 应用程序
LabView 应用程序
2018-12-09
LabView 应用程序 LabView 应用程序 1.53M 下载
APP - 水平伸展程序
GDS-2000A APP 水平伸展程序以及使用手册
2018-12-09
APP - 水平伸展程序 GDS-2000A APP 水平伸展程序以及使用手册 0.41M 下载
APP - 进阶触发程序 ...
GDS-2000A APP 进阶触发程序与使用手册，只适用固件V1.17 或更新的版本
2018-12-09
APP - 进阶触发程序 GDS-2000A APP 进阶触发程序与使用手册，只适用固件V1.17 或更新的版本 0.27M 下载
APP软件-CAN/LIN总线
APP软件-CAN/LIN总线（适用于GDS-2000A系列示波器安装）
2018-12-09
APP软件-CAN/LIN总线 APP软件-CAN/LIN总线（适用于GDS-2000A系列示波器安装） 0.00M 下载
APP - 数据记录程序 ...
GDS-2000A APP 数据记录程序，只适用固件V1.17 或更新的版本
2018-12-09
APP - 数据记录程序 GDS-2000A APP 数据记录程序，只适用固件V1.17 或更新的版本 0.48M 下载
FreeWave控制软件
GDS-2000A示波器电脑控制软件（V3.23,安装文件）
2018-12-09
FreeWave控制软件 GDS-2000A示波器电脑控制软件（V3.23,安装文件） 22.13M 下载
GDS-2000A系统软件（V...
GDS-2000A 系统软件（V1.31,用于GDS-2000A系列示波器系统升级)
2018-12-15
GDS-2000A系统软件（V1.31) GDS-2000A 系统软件（V1.31,用于GDS-2000A系列示波器系统升级) 17.60M 下载
