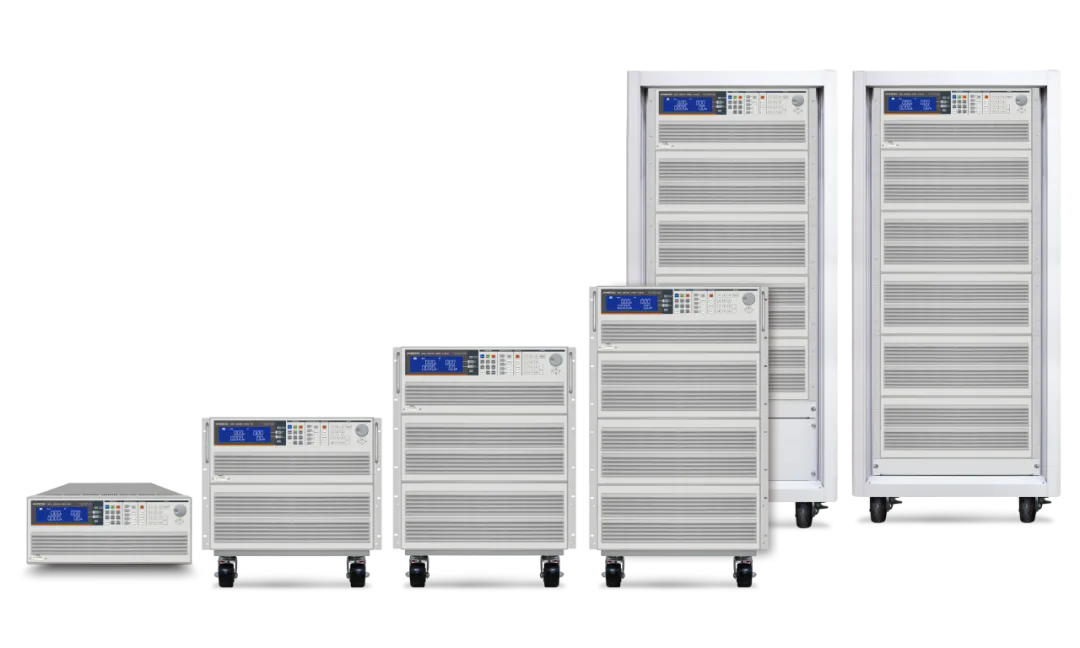

AEL-5000系列可编程交/直流电子负载——使用BW功能消除寄生谐振!

发布日期:2024-06-05  点击次数: 123  作者:固纬电子

管家婆网站

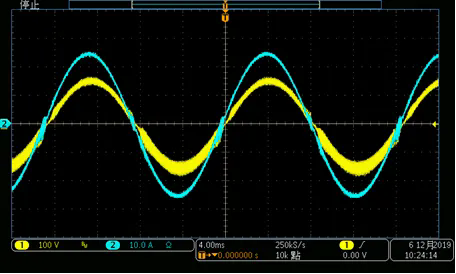

在对Inverter的测试中,有时候会有电压波形出现震荡情形,这是因为被测试物与测试设备之间构成回路,两者偶尔会在某个频点发生不可预测的谐振现象。如下图,在LIN CC模式下设定20A测试时,黄色电压波形肉眼可见因谐振而出现了高频成分:

管家婆网站

Vin=110V/60HzLIN CC 20A BW=15

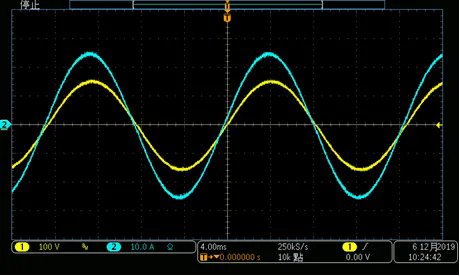

固纬电子AEL-5000系列可编程交/直流电子负载具有BW调整功能,BW系数范围0-15。变动BW系数可以破坏电子负载与被测试物的谐振条件,消除谐振产生。如下图,在同样的测试条件下,当设定BW=13时,谐振消失。

管家婆网站

Vin=110V/60HzSET LIN CC 20A BW=13
