PEL-5000G在容性负载开机测试的应用!

发布日期:2024-05-23  点击次数: 111  作者:固纬电子

管家婆网站

众所周知,由于服务器电源后级负载主板有很多电容,为了避免其开机瞬间对电容充电而产生的浪涌电流触发电源的过流保护机制,导致其无法正常开机,所以,需要对电源进行开机容性负载测试。固纬电子PEL-5000G系列电子负载特有的Surge功能,可以帮助电源工程师很好的解决这个问题。

管家婆网站

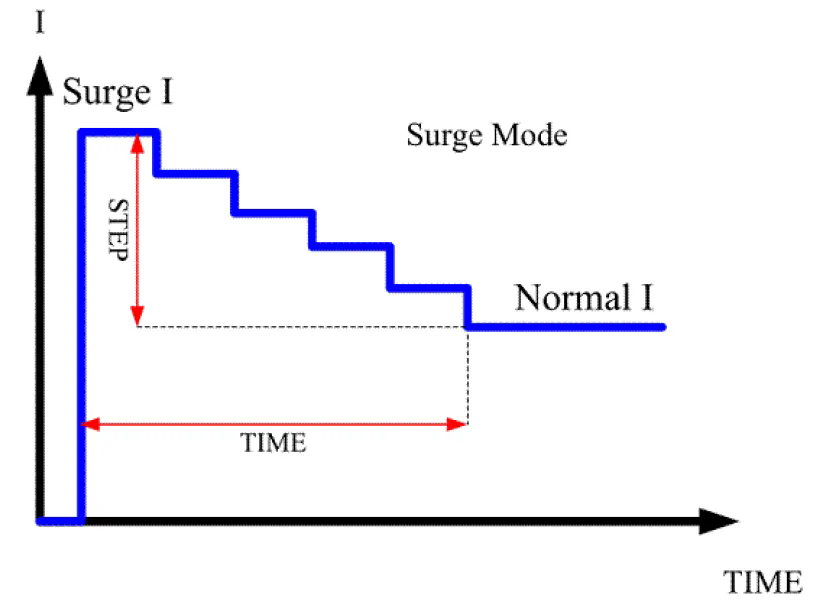

Surge功能时序图

Surge功能优势

直接设定浪涌电流值

从浪涌电流值回到正常测试电流值的阶梯可自由选择(1-5step)

整个浪涌电流的时间宽度可自由设定10ms-2000ms

浪涌电流值最大可设定到负载规格电流的1.5倍,大大增加了电流测试范围

传统的CZ模式需要实际量测后级主板的电容值、或者要数次尝试设定相关参数来达到测试效果,会耗费工程师的大量测试时间和精力,而Surge模式对于参数的设定则更加直观、简单、快捷,大大提高了工程师工作效率。

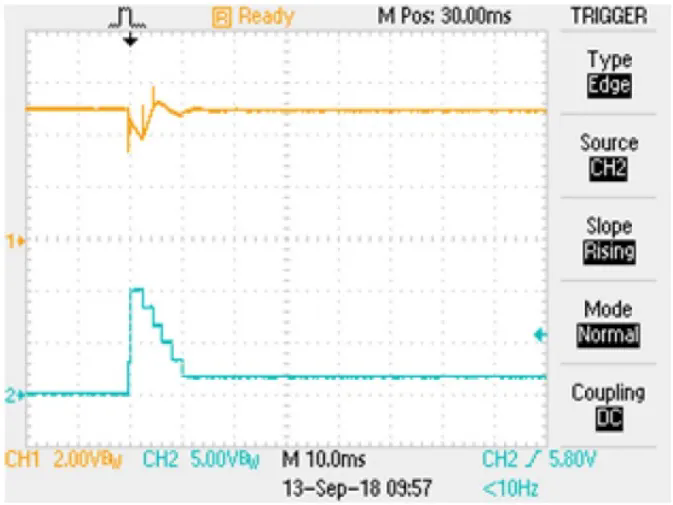

对电源开机浪涌电流测试波形如下图黄色为电压,蓝色为电流:

管家婆网站

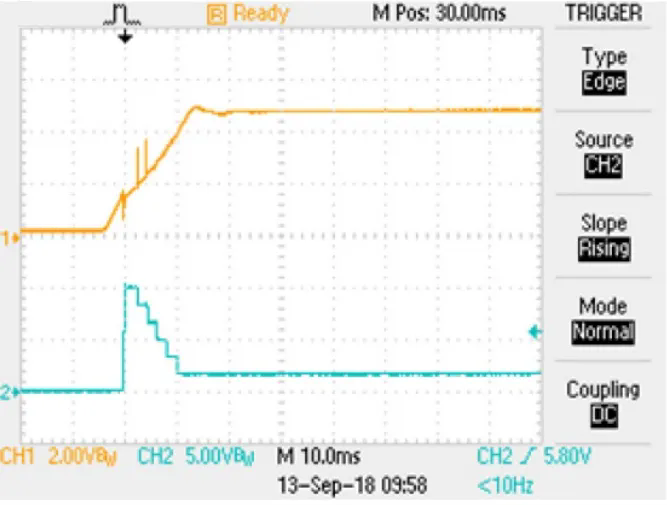

另外,Surge功能也可以模拟待测物突然接入电源(热拔插)而引起的电流波动,如下图,黄色为电压,蓝色为电流:
