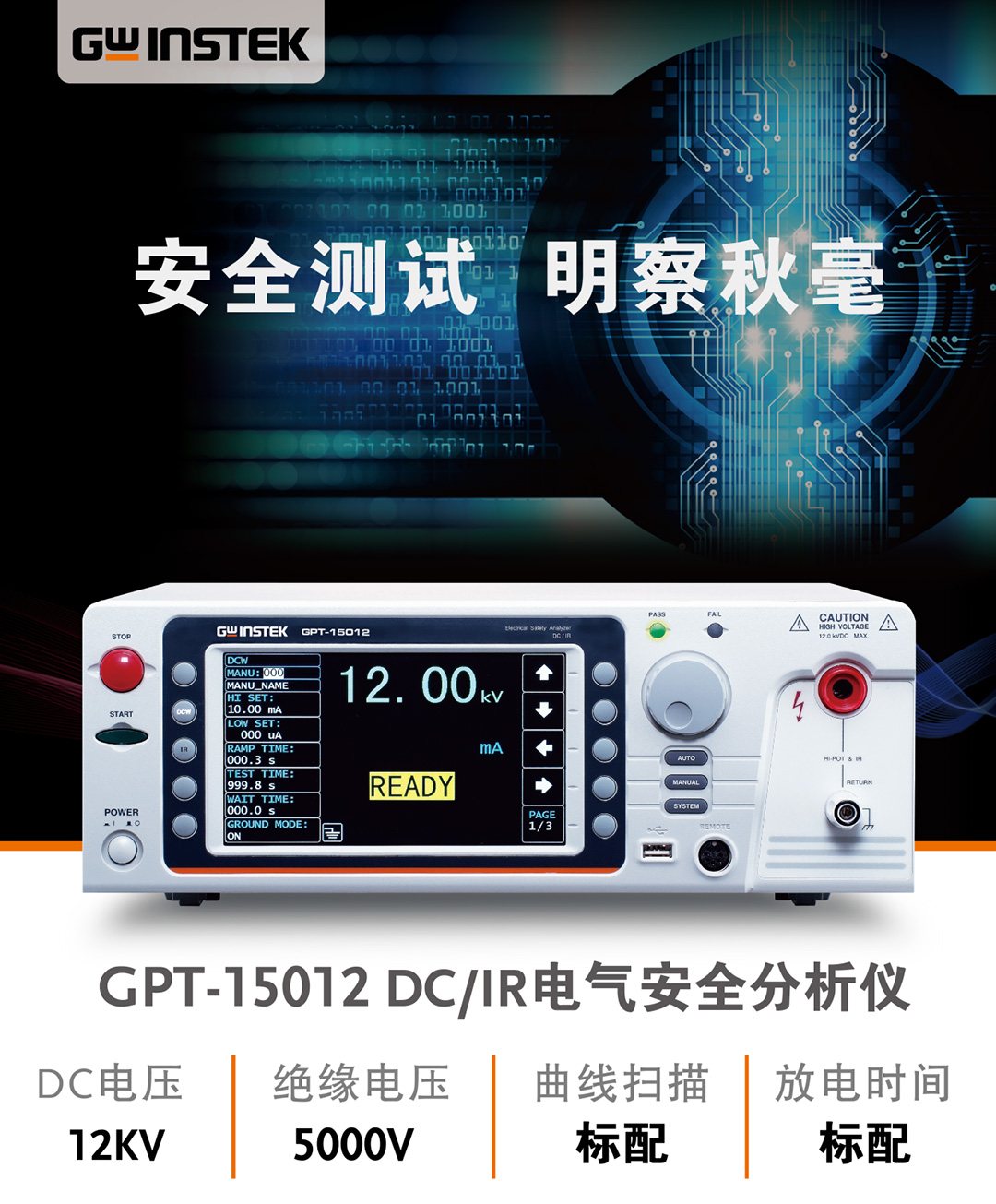

【新品上市】固纬电子GWinstek | GPT-15012 DC/IR电气安全分析仪

发布日期:2024-05-13  点击次数: 32  作者:固纬电子

管家婆网站

管家婆网站

管家婆网站

固纬电子GPT-15000系列安规分析仪添加新型号GPT-15012。除了具有GPT-15000系列的7寸大屏幕,47uF容性负载测试能力,分析统计功能,扫描曲线功能,U盘存储功能,高精度,高分辨率,符合IEC61010-2-034的安全规范等特点外,此安规具有DC 12KV / IR 5000V的功能。非常适合于新能源车部件(IR),光伏,高压继电器,高压光耦,高压开关,高压材料,检测所等等。

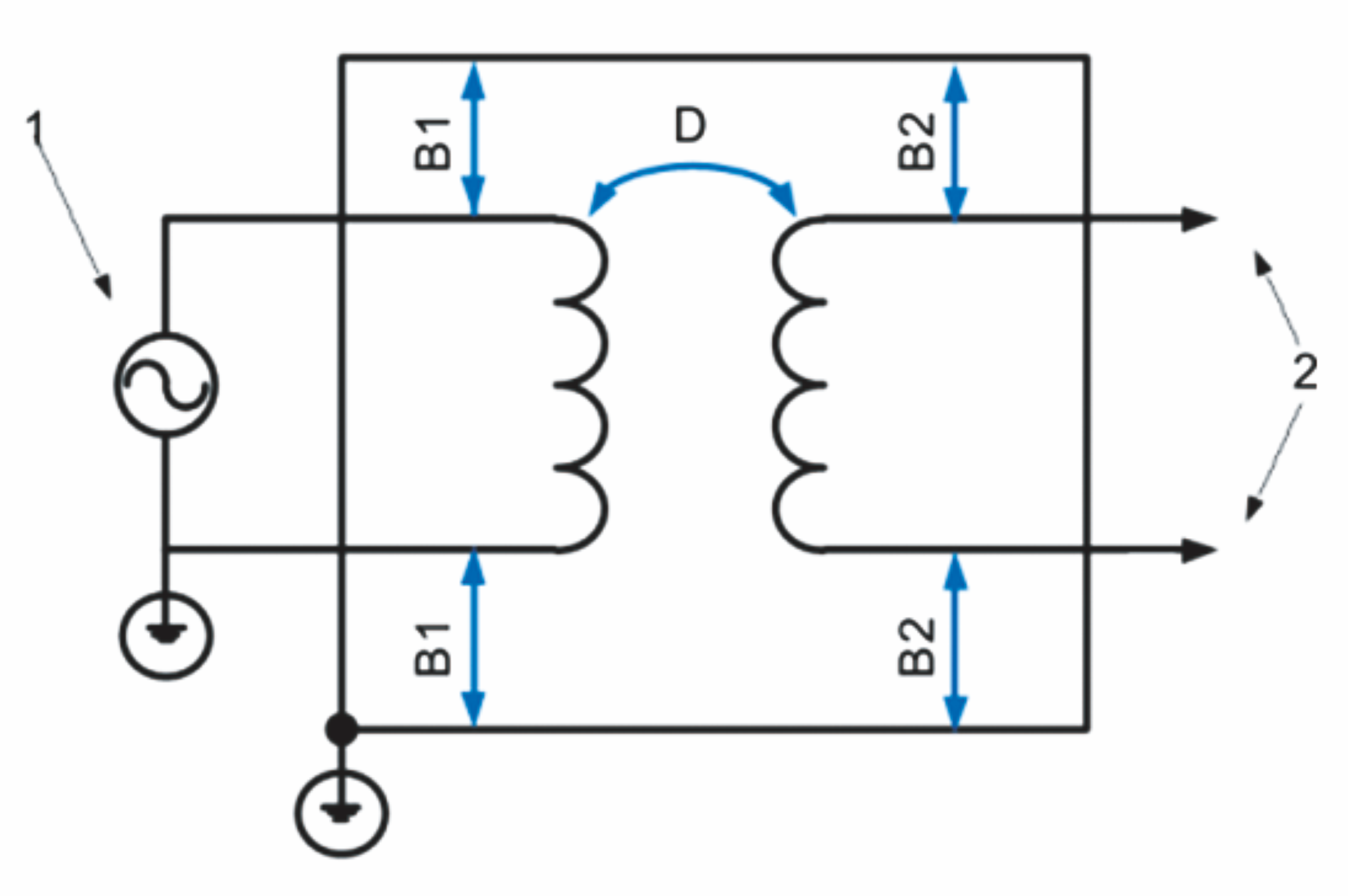

符合IEC 61010-2-034设计要求:

管家婆网站

为市场提供安全的电子产品是每个制造商的责任!同样,测试电子产品是否符合安全规定的安全分析仪必须重视其提供的安全性!GPT-15000符合IEC 61010-2-034(测量、控制和实验室用电气设备的安全要求——绝缘电阻测量设备和耐压强度测试设备的特殊要求)的安全分析仪。除此之外,安全考虑还包括输入和输出电压的双重绝缘、安全输出/警告机制、试验后放电机制等,以确保用户操作期间的安全。

灵活的辅助测试机制:

管家婆网站

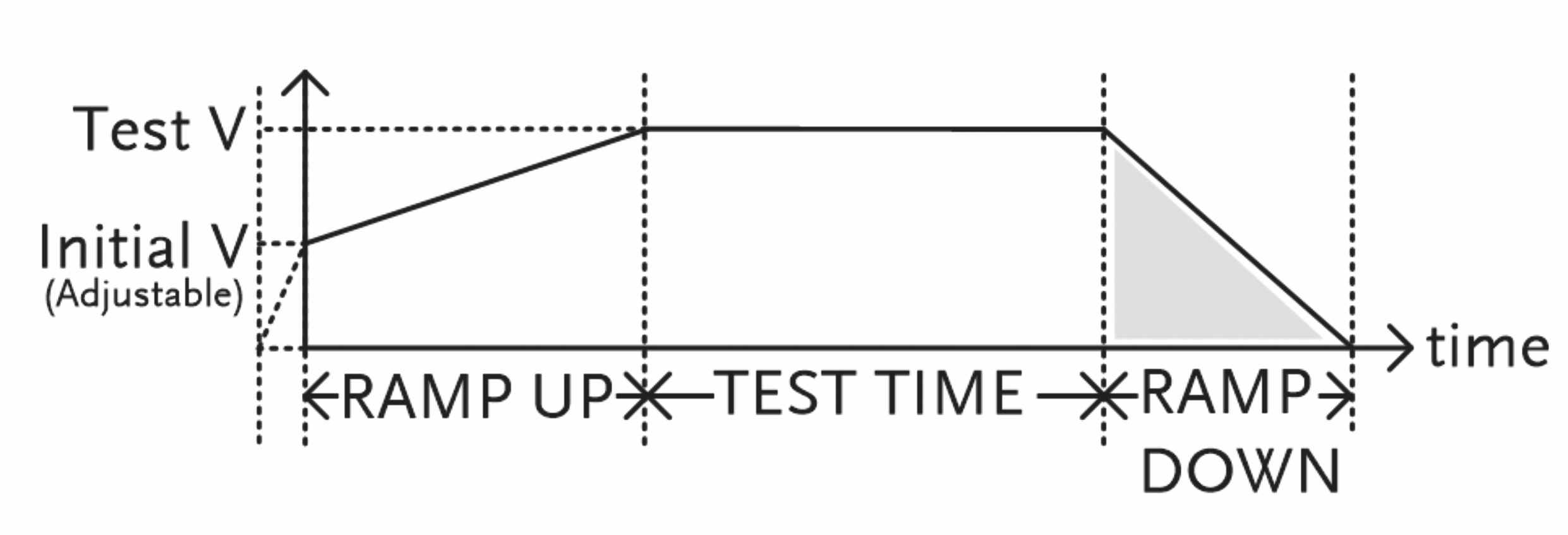

测试周期时序图

为了使测试符合相关安全法规的测试要求,GPT-15000系列提供了灵活的输出序列设置。以交直流耐压测试为例,可以设置初始电压,用户确定初始电压比(即额定测试电压比),然后也可以设置电压上升时间,以降低因瞬时高压导致的绝缘击穿或对DUT造成损坏的风险。达到测试电压后,可设置上下限判断窗口、延时判断和测试定时器机制,帮助用户顺利、正确地进行测试。新的电压缓降时间设置允许用户使用缓降电压进行测试,以避免过高的额定测试电压对DUT瞬时放电的影响。

扫描&多步骤自动测试:

管家婆网站

扫描功能 多步骤自动测试

GPT-15000系列具有独特的扫描功能,显示了DUT被测物测试结果的曲线图。根据施加的测试电压或电流和相关设置(如初始电压、上升时间、测试时间或下降时间)逐点记录测试读数。测试完成后,用户可以通过移动光标位置来了解特定时间点的外加能量(电压或电流)和测量参数的结果,帮助用户了解测试过程中测量参数(电流或电阻)的变化。该功能还可用于确定被测设备的临界故障。在自动测试功能方面,每个自动测试可以有10个手动测试项目,所有相关设置和结果判断都以表格形式呈现。

统计和分析:

管家婆网站

统计功能 分析功能

GPT-15000系列提供了统计功能,可以记录临时存储区(可达60,000 笔)的测试功能和判断结果。用户可以在测试过程中不使用电脑直接保存各个功能的测试数据,根据数据分析产品良率分布情况,了解批量产品的质量。透过产品分类的临界点分部情况,可以及时在测试过程中发现,以改进制造工艺,阻止缺陷产品进入市场,保证产品的可靠性。

完整的测试数据检索界面:

管家婆网站

U盘存储功能 自定义数字I/O信号

为了方便用户分析测试结果,GPT-15000提供了U盘存储功能。当插入U盘并激活存储功能时,每次按下测试按钮(START),所有的测试结果都会自动以文本文件(txt)的形式保存到U盘以便后续分析。GPT-15000系列也提供可用于连接外部控制器或PLC的信号I/O端口、RS-232C和USB设备(GPIB/LAN为选配),可以方便地进行远端测控。
