【新品上市】固纬电子GWinstek | GSP-8000 系列频谱分析仪

发布日期:2024-04-25  点击次数: 78  作者:固纬电子

管家婆网站

管家婆网站

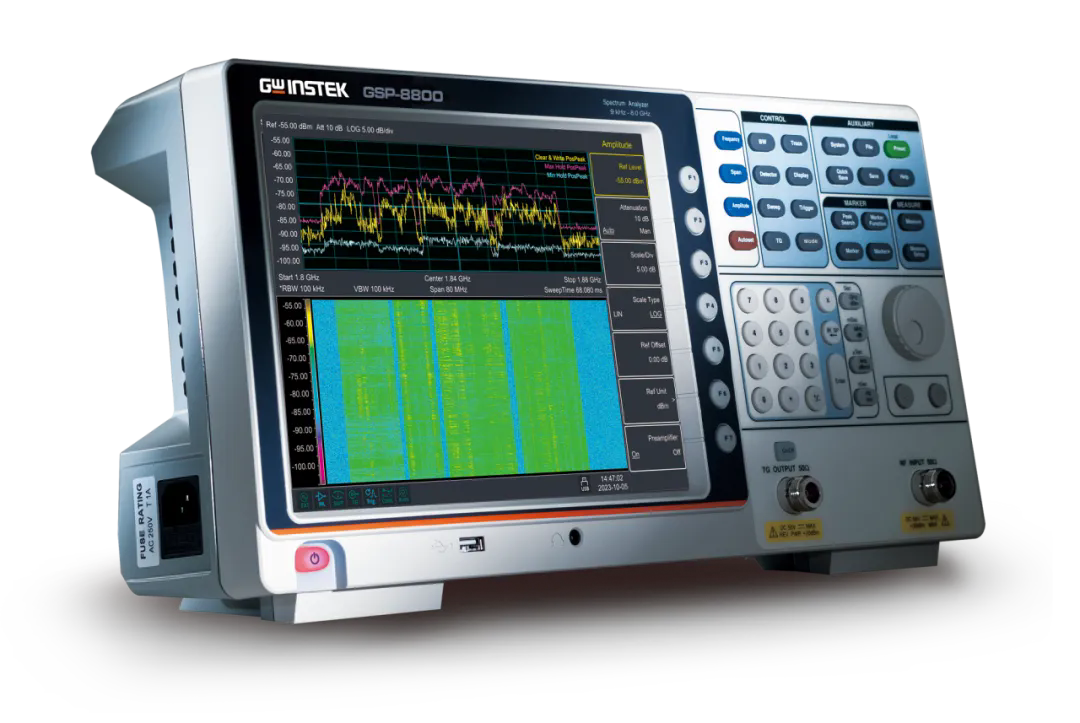

GSP-8000系列提供三种频率范围,分别为8.0GHz,3.8GHz与1.8GHz。同时内建Time Spec功能、AM/FM信号解调功能、通道功率测试(Channel Power Measurement)功能、Pass-Fail功能等,满足客户的多样测量需求。

管家婆网站

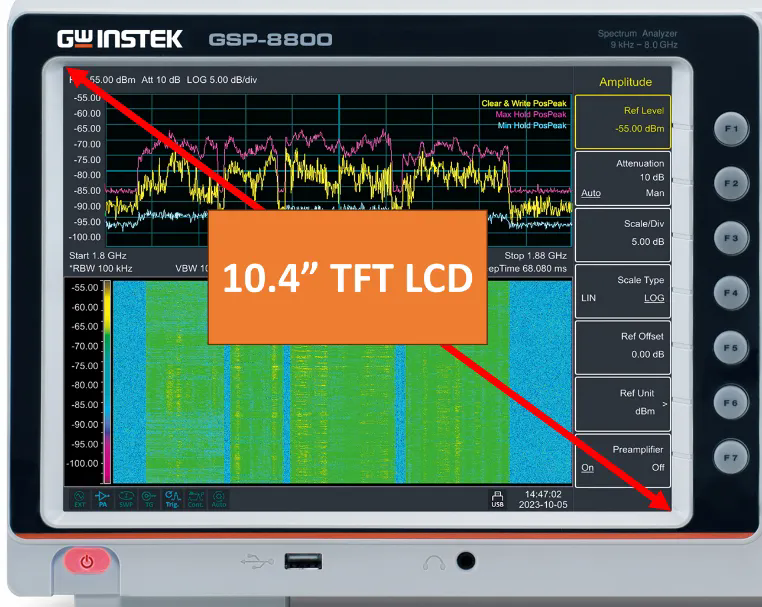

大尺寸屏幕

管家婆网站

提供10.4” TFT LCD的大尺寸屏幕,搭配1024×768 (XGA)的分辨率,让用户更容易看清楚波形的细节。

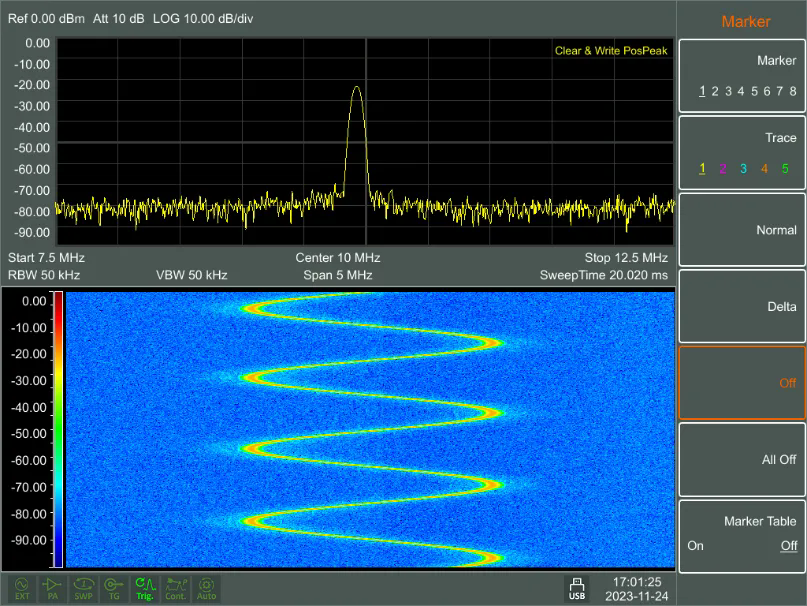

时间频谱

管家婆网站

此功能可同时检视显示功率、频率和时间之间的关联,可以追踪频率和功率随时间的变化情形。

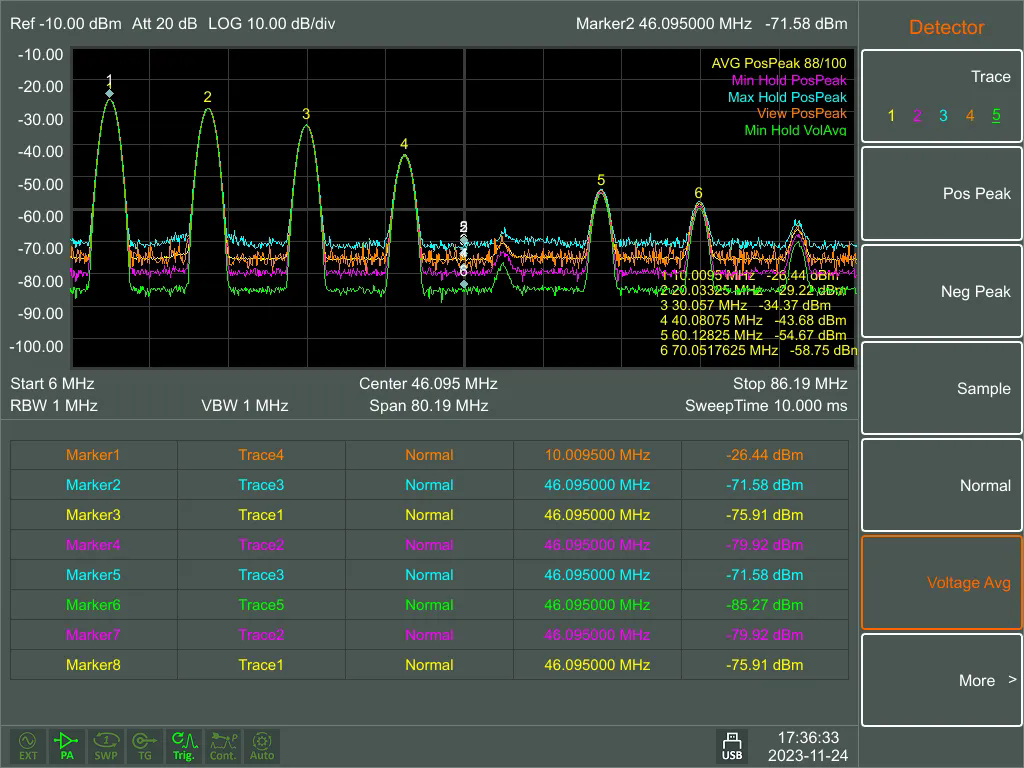

Trace & Detector

管家婆网站

GSP-8000提供五条不同颜色的Trace,其中Trace1显示为黄色、Trace2为桃红色、Trace3为天青色、Trace4为橘色、Trace5为绿色,使用者可搭配所需的Detector进行测量。Detector功能提供Pos Peak,Neg Peak,Sample,Normal, Voltage Avg,RMS Avg以及Quasi-Peak功能,其中Quasi-Peak功能需要在EMI选配开启后才可使用。

峰值搜索 & 标记功能

管家婆网站

峰值搜索的功能提供除了Max Peak相关的功能外,新增了可设定找寻Min Peak,使用者可自行设定是否要搜寻Max Peak 或 Min Peak。

GSP-8000提供最高8个Marker同时显示,且可将Marker指定到不同的Trace上。且提供N-dB、Marker Noise以及频率计(1kHz,100Hz,10Hz以及最精确的1Hz分辨率)三种应用功能。

* N-dB:可测量Marker值左右两边分别下降N-dB时的带宽。

* Marker Noise:可将当前的Marker频率读值转为1Hz RBW下的dBm/Hz绝对功率读值。

* 频率计:可以将计数器设定到1kHz, 100Hz, 10Hz以及最精确的1Hz分辨率。

ACPR, OCBW, CHPW

管家婆网站

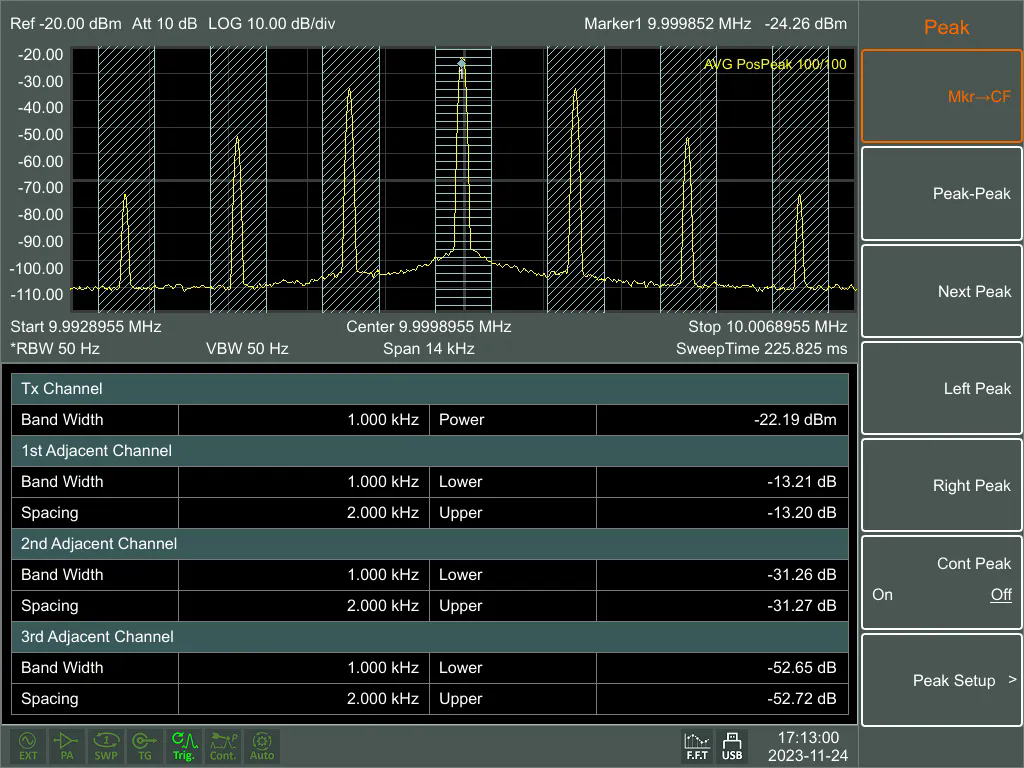

ACPR

管家婆网站

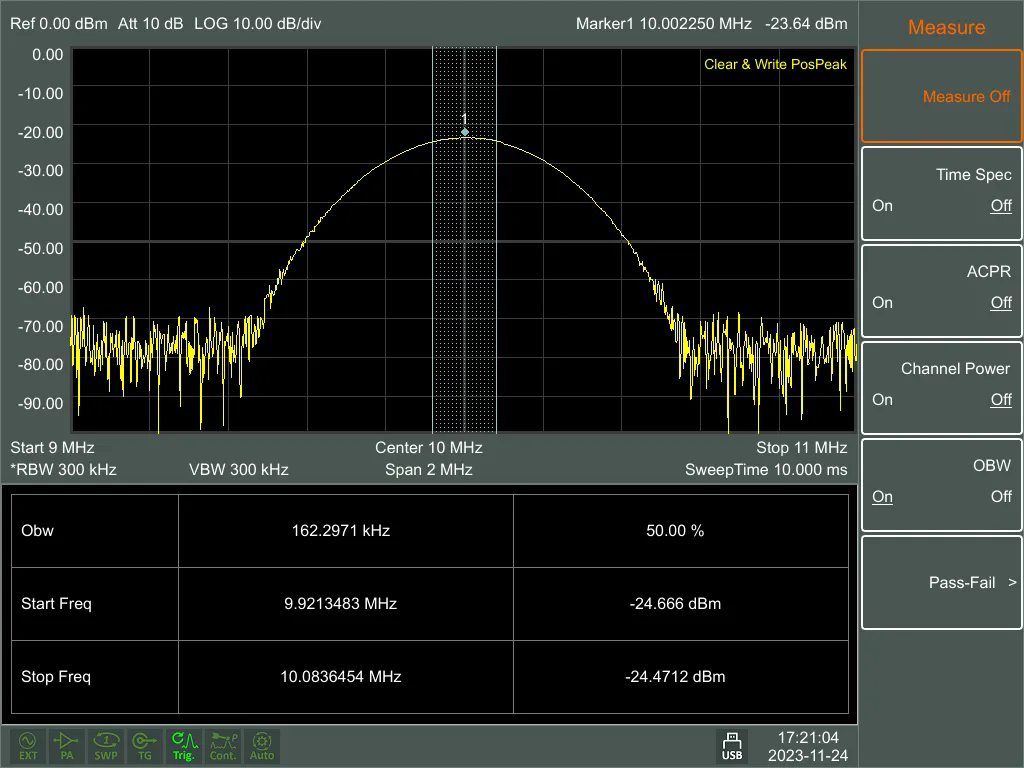

OCBW

管家婆网站

CHPW

相邻通道功率比(ACPR)测量可以检查信号以及邻近通道的功率,有助于了解各通道间的功率值,而ACPR功能最多可设定三组邻近通道测试。

占用带宽(OCBW)测量可以同时显示所占用带宽,通道功率及功率频谱密度。

通道功率(CHPW)用来测量用户定义的通道中信号的功率强度。

AM与FM信号解调

管家婆网站

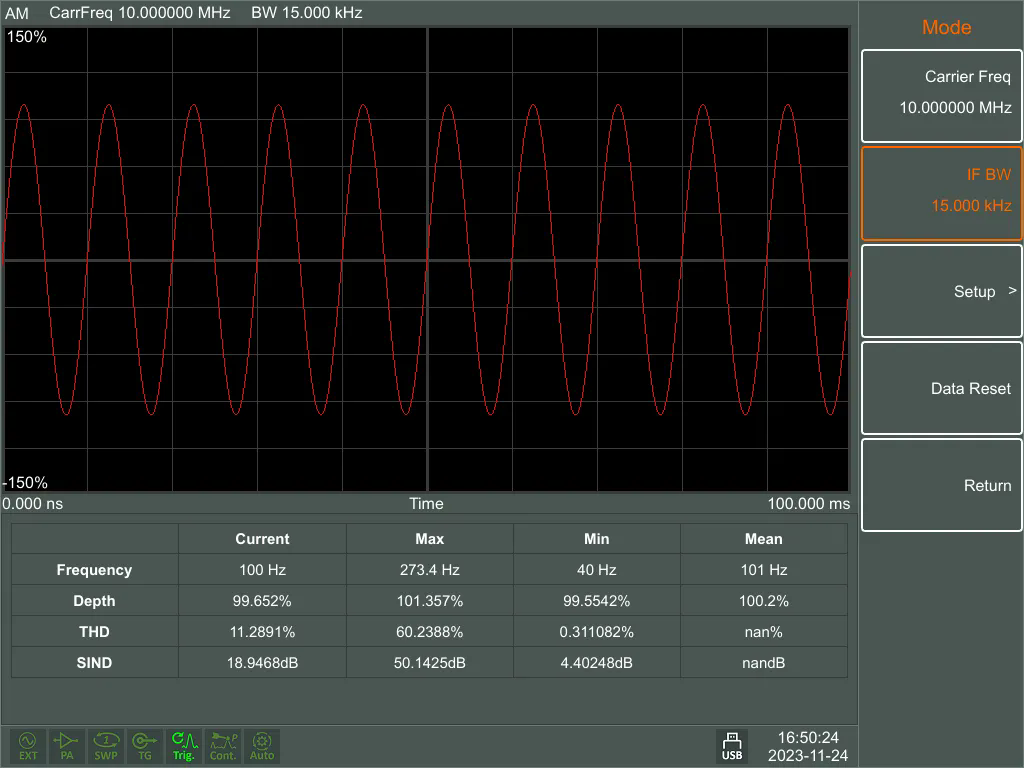

AM 分析

管家婆网站

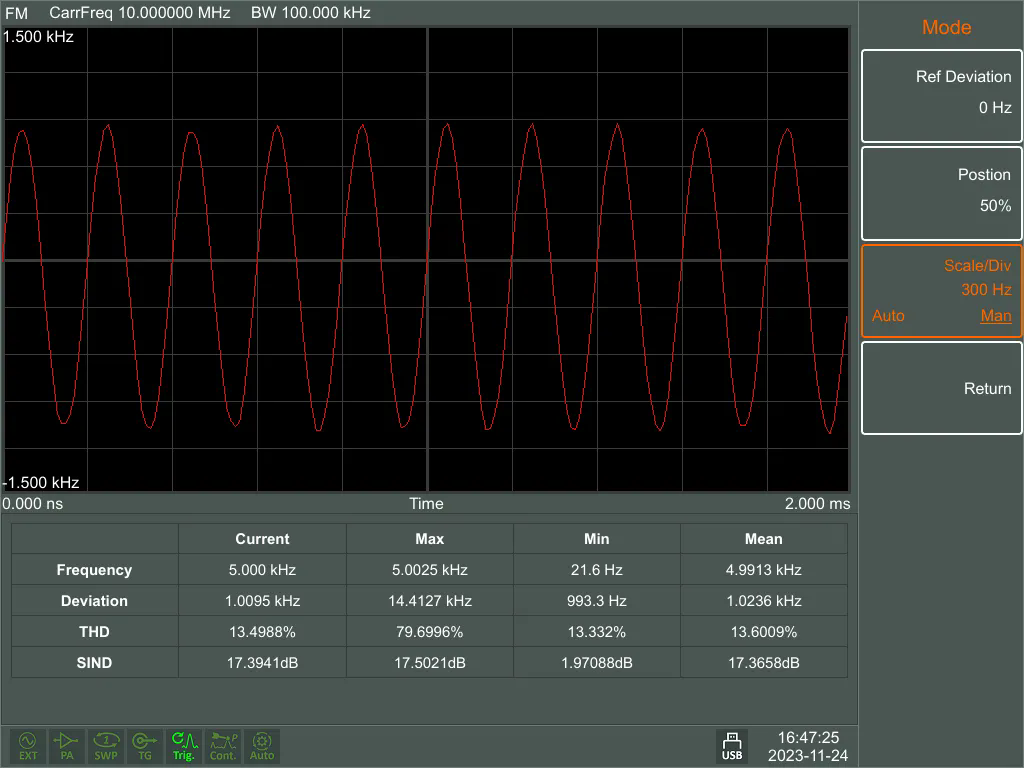

FM 分析

AM/FM信号分析测量参数,如调幅深度(Depth)或频偏(Deviation)、失真度(THD)和信噪和失真比(SINAD),并且支持解调后的音源输出。

专属PC软件

管家婆网站

GSP-8000有专属的PC软件,可直接通过计算机的USB或LAN接口进行控制。

PC软件除了具备基本的Span,Amplitude,BW等设定外,也提供Max/Min Trace、Detector与Peak On/Off等较常用的功能。
